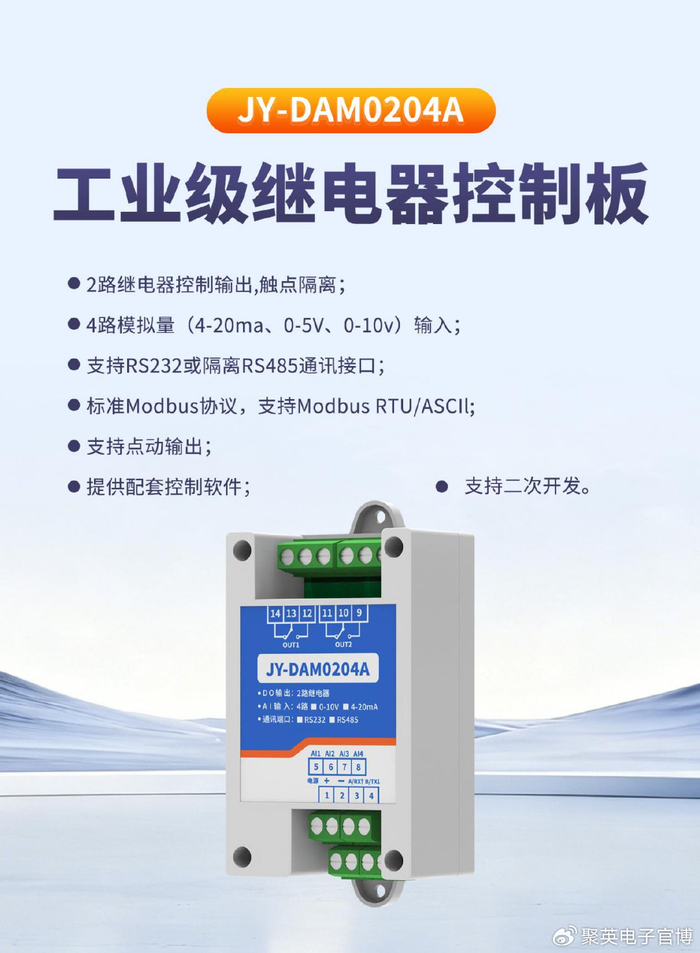

在工业自动化、智能楼宇、智慧农业等控制系统中，如何精准采集现场模拟信号、稳定控制各类负载设备，同时保障设备运行安全、适配多元场景，是智能控制落地的核心关键。DAM-0204A工业级继电器控制板作为衔接上位控制系统与现场终端设备的核心硬件，集信号采集、开关控制、数据传输、智能调控于一体，凭借高稳定性、高适配性与可拓展性，成为中小型自动化项目改造、轻量化智能管控的优选模块。

一、核心功能

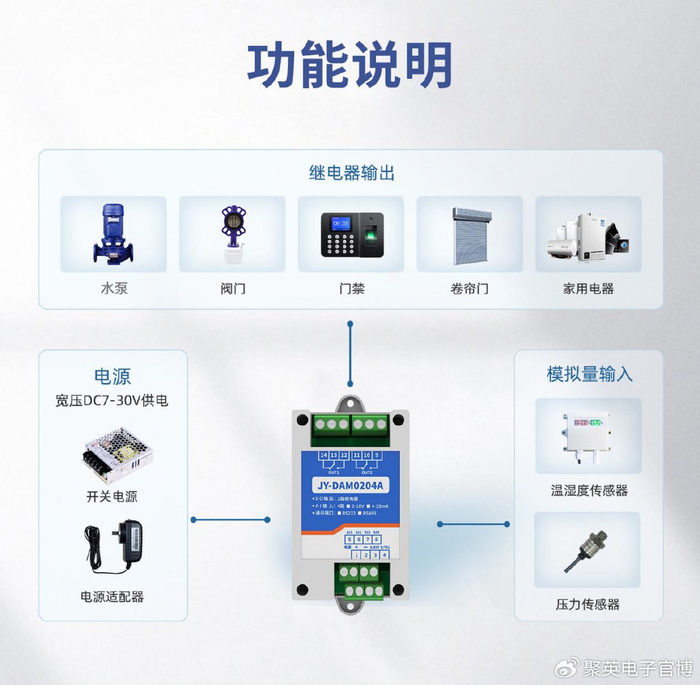

工业级继电器控制板采用一体化集成设计，兼顾信号采集、设备控制与数据通讯，无需搭配复杂外设即可实现闭环智能控制，核心功能覆盖多场景使用需求。

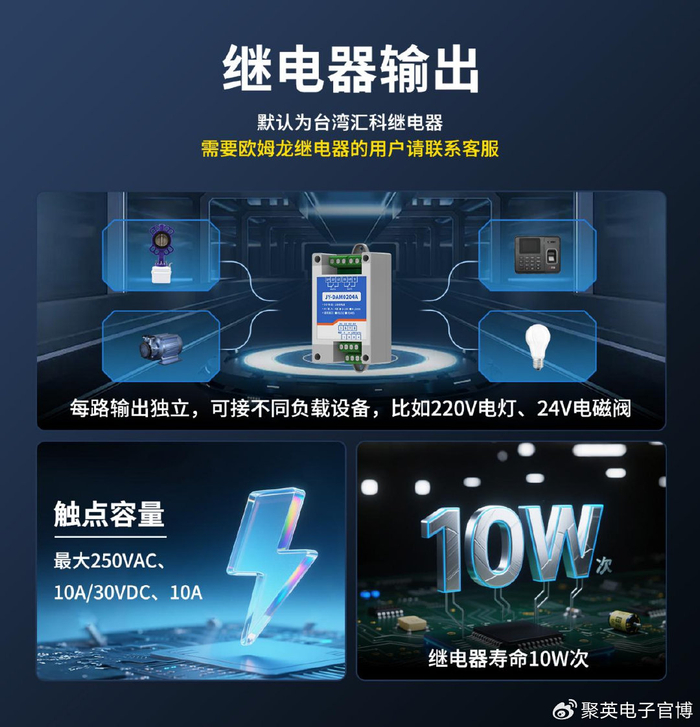

1. 多路隔离继电器输出，安全可控负载强

设备搭载2路独立继电器控制输出，采用触点隔离设计，彻底杜绝高低压电路相互干扰，有效保护后端控制芯片与前端终端设备安全。两路输出完全独立互不干扰，可分别适配不同规格负载，既能驱动220V照明设备，也可稳定控制24V电磁阀、小型水泵等低压设备，兼容绝大多数民用、工业常用终端负载。

硬件性能达到工业级标准，单路触点最大承载规格为250VAC、10A/30VDC、10A，通断负载能力强劲;继电器机械寿命可达10万次，长期高频启停工况下依旧稳定耐用，大幅降低设备更换与维护成本。

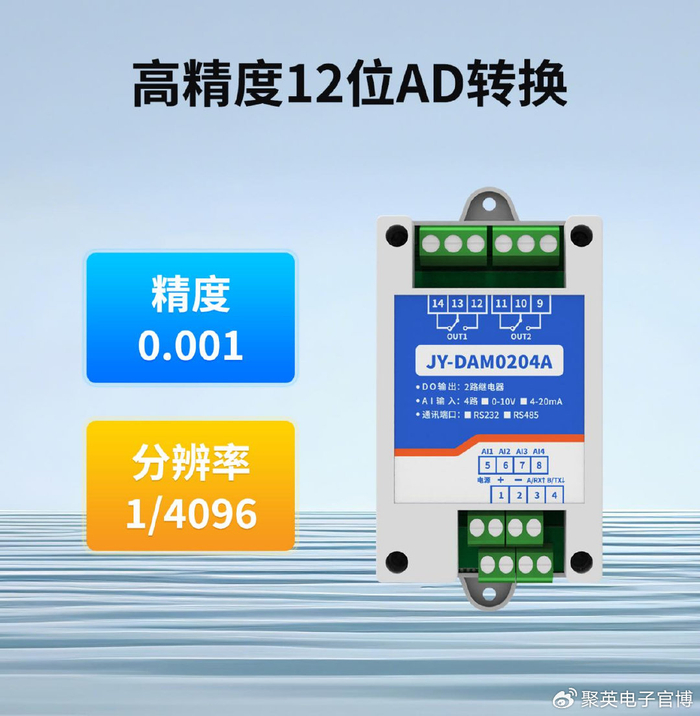

2. 高精度多类型模拟量采集

板载4路通用模拟量输入接口，全面兼容0-20mA、4-20mA电流信号与0-5V、0-10V电压信号，可适配温度、湿度、压力、液位、流量等各类传感器的数据采集需求。模块搭载12位高精度AD转换芯片，采集精度可达0.001，分辨率高达1/4096，能够精准捕捉微弱信号变化，杜绝数据失真、延迟问题，为系统精准调控提供可靠的数据支撑。

3. 双通讯接口+通用协议，兼容性拉满

通讯层面支持RS232、隔离RS485双接口可选，其中隔离RS485接口具备优秀的抗干扰能力，适配工业复杂电磁环境。设备搭载标准Modbus通讯协议，兼容Modbus RTU/ASCII两种主流格式，是工业自动化领域通用的通讯标准，可无缝对接PLC、工控机、触摸屏、上位机系统等各类控制终端，适配绝大多数自动化系统组网需求。

4. 多元智能工作模式，适配多样化调控需求

为满足不同场景的控制逻辑，设备内置四种可编程工作模式，操作灵活、调控精准，时间参数可自定义设置，实际执行时间=设置数值×0.1秒，精细化适配各类短时、长效控制场景。

- 正常模式：常规稳态控制模式，上位机下发导通/断开指令后，继电器将持续保持对应状态，直至接收新的控制指令，适用于长期启停、稳态运行的设备管控。

- 点动模式：单次触发翻转复位，每操作一次继电器状态翻转一次，延时预设时间后自动恢复初始状态，适配短时触发、无需持续运行的工况。

- 闪开模式：单次触发短时闭合，操作指令下发后，继电器闭合预设时长，随后自动断开，多用于短时通电触发的设备场景。

- 闪断模式：单次触发短时断开，操作指令下发后，继电器断开预设时长，随后自动闭合，适配间歇断电调控的设备需求。

5. 支持二次开发，拓展性极强

设备开放底层控制权限，搭配完善的开发资料，支持用户自主二次开发，可根据个性化项目需求定制控制逻辑、通讯规则与功能模块，灵活适配定制化智能控制项目，广泛服务于创客开发、项目改造、设备定制等场景。

二、硬件优势

针对工业现场电压波动、电磁干扰、浪涌雷击、电源反接等复杂工况问题，该控制板做了全方位防护优化，适配严苛使用环境。

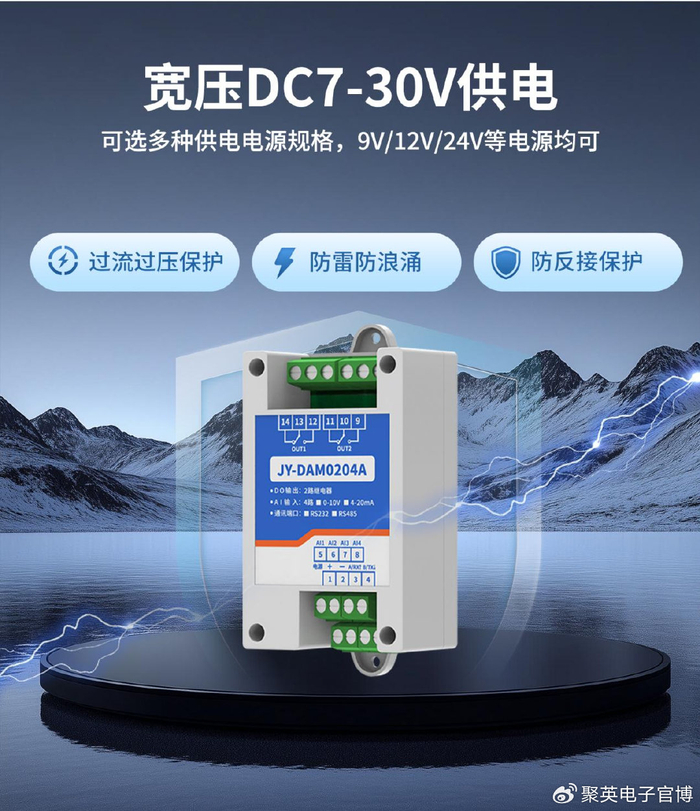

设备支持DC7-30V宽电压供电，9V、12V、24V等常用工业电源均可适配，无需专属定制电源，接线适配便捷。同时集成多重防护机制，内置过流、过压、防雷防浪涌、防反接保护功能，可有效规避电源异常、线路故障、环境干扰带来的设备损坏问题，大幅提升设备运行稳定性与使用寿命，可长期稳定运行于室内外、工业现场等复杂场景。

三、规格分类

4-20mA-485通讯+外壳 供电7-30v

4-20ma-232通讯+外壳 供电7-30v

0-10V-485通讯+外壳-供电7-30V

0-10V-232通讯+外壳-供电7-30V

四、配套软件

为降低设备调试、运维与管控难度，设备配套专属调试软件与组态软件，无需专业编程基础即可完成设备操作、参数设置与数据管理，兼顾实用性与便捷性。

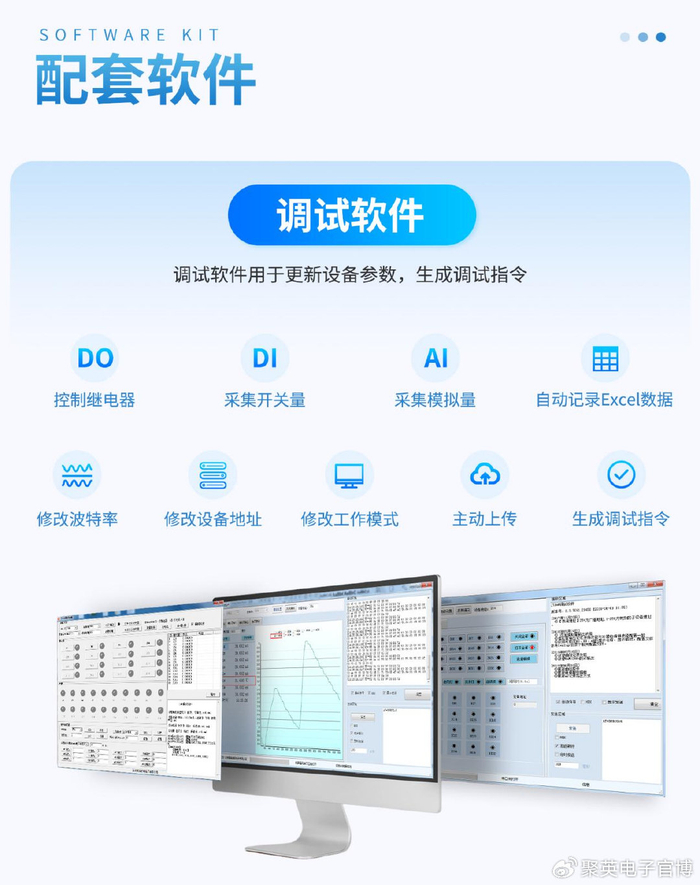

1. 调试软件：精准调试，数据自动记录

主打设备参数调试与基础管控，支持继电器手动控制、开关量与模拟量数据实时采集，可自主修改设备波特率、设备地址、工作模式等核心参数，支持设备主动上传数据、自定义生成调试指令。同时具备自动数据存储功能，可全程记录运行数据并导出Excel表格，方便设备调试、故障排查与运行溯源。

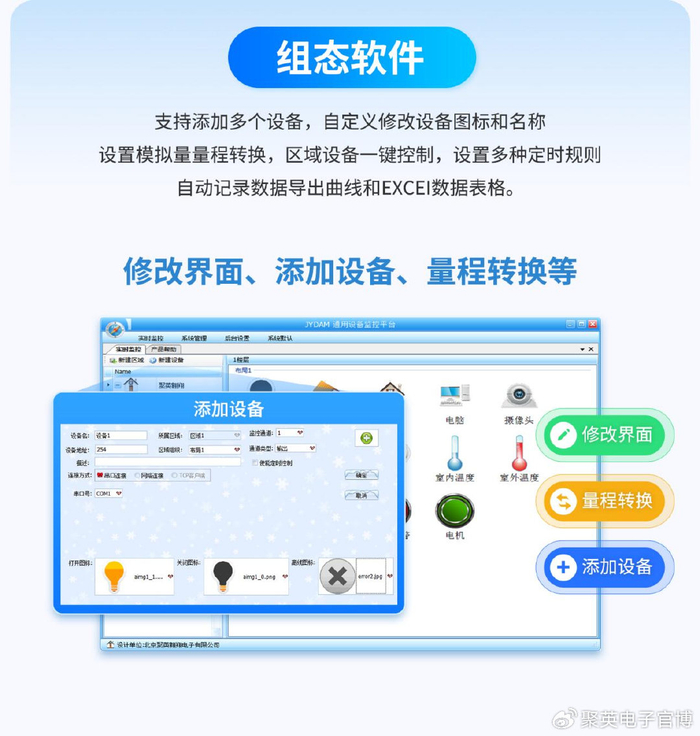

2. 组态软件：集中管控，智能化运维

适配多设备集中组网管控，支持批量添加多台控制设备，可自定义修改设备名称、图标，实现设备分类管理。支持模拟量量程自定义转换、区域设备一键联动控制，可自由设置定时启停、循环调控等多种定时规则。系统可自动存储历史运行数据，生成可视化数据曲线，支持Excel数据表格导出，大幅提升自动化运维、数据分析与设备管理效率，适配规模化、系统化智能管控场景。

五、应用场景

凭借多功能、高稳定、易拓展、低成本的优势，该工业级继电器控制板可广泛应用于各类中小型智能控制场景，助力传统设备智能化升级：

- 智能家居：家庭灯光、家电、通风设备的智能启停与联动控制;

- 停车场管控：道闸启停、照明系统、通风设备的自动化调控;

- 场馆智能控制：商场、展厅、体育馆等公共场馆的灯光分区管控、设备定时启停;

- 用水管理：给排水泵、电磁阀、水位监测设备的联动控制，实现水资源智能管控;

- 智慧灌溉：农田、园林灌溉系统的定时供水、按需启停，搭配传感器实现精准节水灌溉。

DAM-0204A工业级继电器控制板整合了多路隔离控制、高精度数采、通用通讯协议、多元控制模式、工业级防护、可视化运维六大核心优势，兼顾基础控制功能与个性化拓展需求，兼具稳定性、通用性与性价比。既能满足中小型自动化项目的标准化控制需求，也可通过二次开发适配定制化场景，是工业自动化、智能楼宇、智慧农业、民生智能管控领域轻量化升级的核心硬件，为各类智能控制系统搭建高效、稳定、便捷的数采控制闭环。
