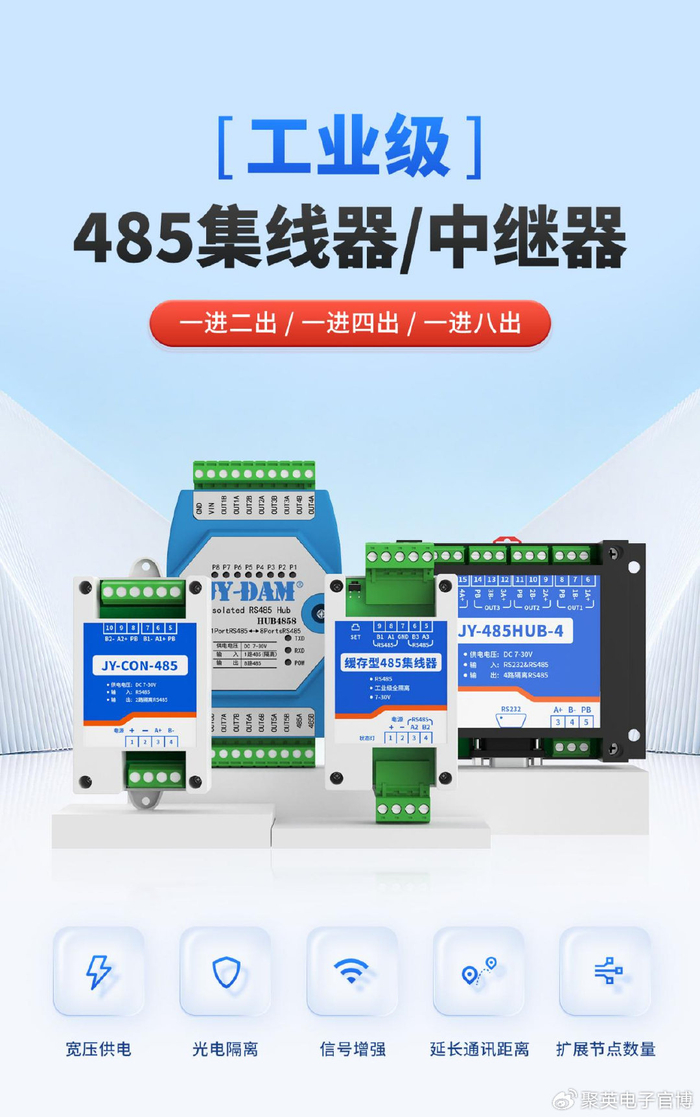

485集线器作为RS485总线组网中的核心配套设备，凭借光电隔离、多路透传、远距离传输、多重安全防护的优势，兼容性极强，可广泛适配所有搭载MODBUS等标准485总线协议的行业场景，完美解决传统485总线组网中通讯干扰、距离受限、设备扩容难、多设备冲突等痛点，是工业及民用智能化组网的关键设备。

一、功能特点

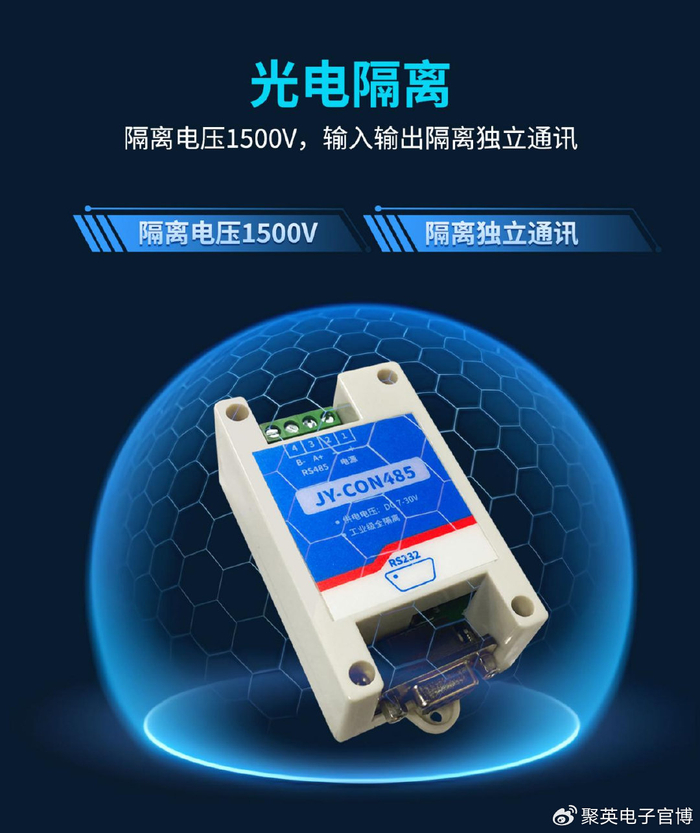

光电隔离

具备光电隔离防护，隔离电压达 1500V，输入、输出端相互隔离，实现独立通讯。

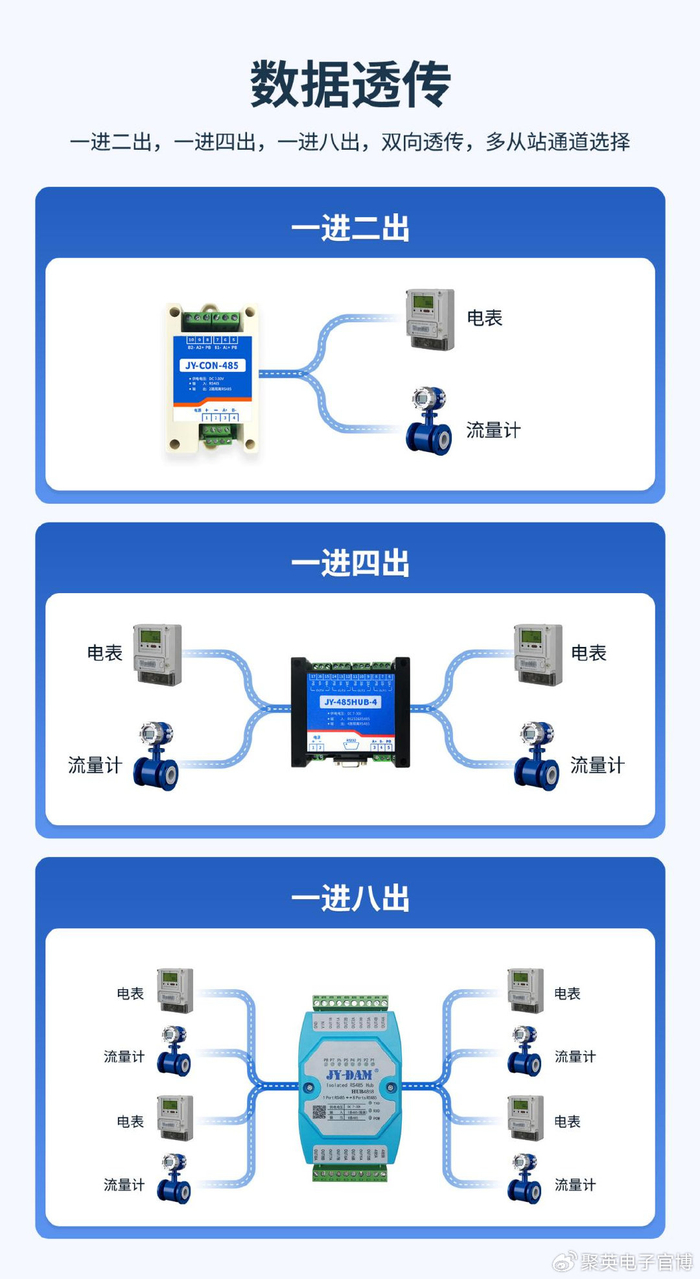

多路数据透传

支持一进二出、一进四出、一进八出多种规格，采用双向数据透传模式，可灵活选择多从站通讯通道。

多重安全防护

集成 TVS 瞬态抑制与自恢复保险丝，分别实现浪涌防护、限流保护，设备运行更安全稳定。

通讯距离拓展

有效延长 RS485 通讯距离，最远传输距离可达 1200 米。

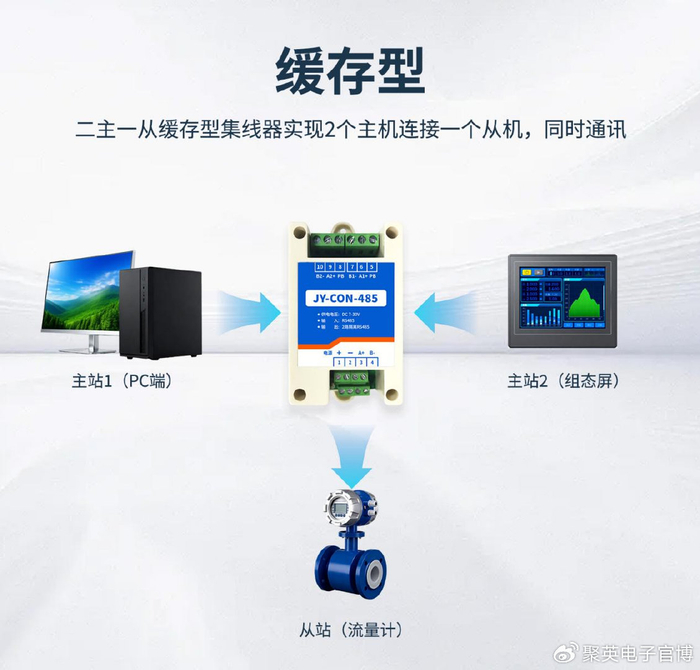

缓存通讯架构

二主一从缓存型款式，支持两台主机同时对接一台从机，实现多路并发通讯。

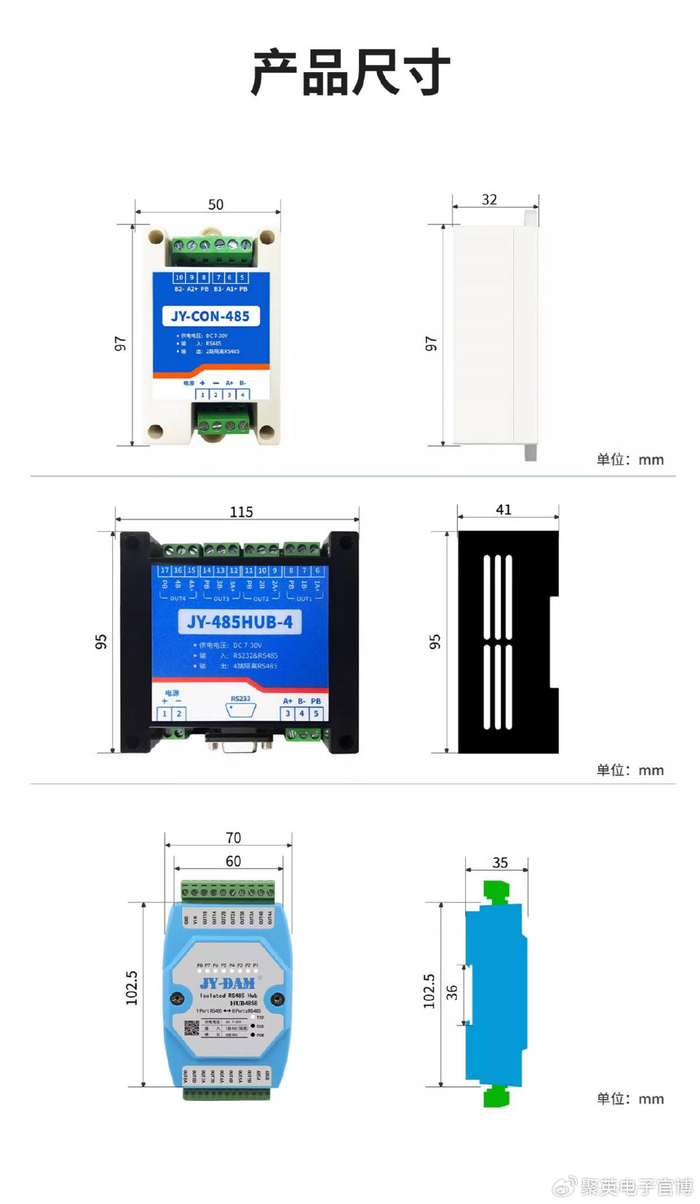

二、规格分类

一分一(1路485集线器)

一分二(2路485集线器)

一分二(三端隔离型)

二主一从(缓存型485集线器

三主一从(缓存型485集线器)

一分四(4路485集线器)

一分八(8路485集线器)

三、产品参数

数据接ロ：隔离485

额定电源：DC 7-30V

电源指示：1路红色 LED指示

通讯指示：2路、4路、8路红色LED指示

波特率：2400，4800，9600，19200，38400，57600，115200

温度范围：工业级，-40℃—85℃

四、布线注意事项

485通信线必须用屏蔽双绞线，最好多股备用，总长不超过1200米

线尽量远离高压电线，尽量不要与电源线并行，更不能扎在一起

485总线一定要手牵手式的总线结构，坚决杜绝星型连接和分叉连接

超出32台控制器或总线长大于1200米，必须采用485中继器

交流供电的设备及机箱一定要接地，且接地良好

用屏蔽线将所有485设备的GND连接起来

如果在通讯过程中不稳定，在最后一台设备的A+和A-上并接120欧姆的终端电阻

四、应用场景

工业自动化领域，设备可配套PLC控制系统使用，支持多路设备同时通讯，稳定衔接各类工业传感器、执行器设备，实现车间自动化设备的集中数据采集与指令传输，保障工业生产工况的连续稳定运行。

电力采集场景中，可对接电力仪表、能耗监测设备，依托1500V光电隔离和防护设计，抵御电力环境电磁干扰，精准完成电力数据的汇总与传输。

安防监控系统中，可统筹多路监控配套传感设备的信号传输;楼宇对讲、刷卡门禁、停车场管理系统中，依托双向透传、多通道组网能力，实现门禁打卡、对讲呼叫、停车场道闸识别等数据的高效交互，适配多设备集中组网需求。同时可适配高速收费系统，在高速场站复杂环境下，延长通讯传输距离，保障收费数据、设备状态信号远距离稳定传输。

工业级485集线器适配所有485总线协议设备，凭借抗干扰、长距离、多通道、高安全的特性，兼顾工业严苛场景与民用智能场景，大幅提升总线组网的稳定性、拓展性与安全性。
